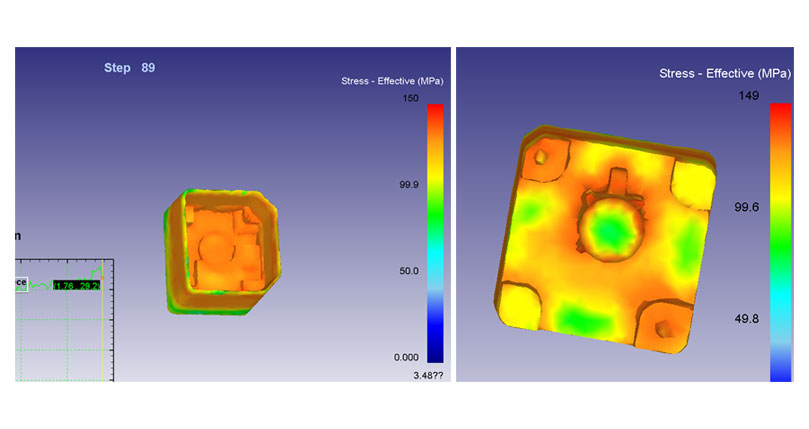

Metallum eget: Eget metallica tendit deformare uniformiter, sine granis asperis, nulla transversim, nulla plicatura, nulla effusio carnis, ac structura metalli interna uniformiter deformat.

Deformatio accentus et onus: Accentus deformatio uniformis deformatio tendit et ratio cudendi ratio est. Maxime deformatio onus est XXX talenta

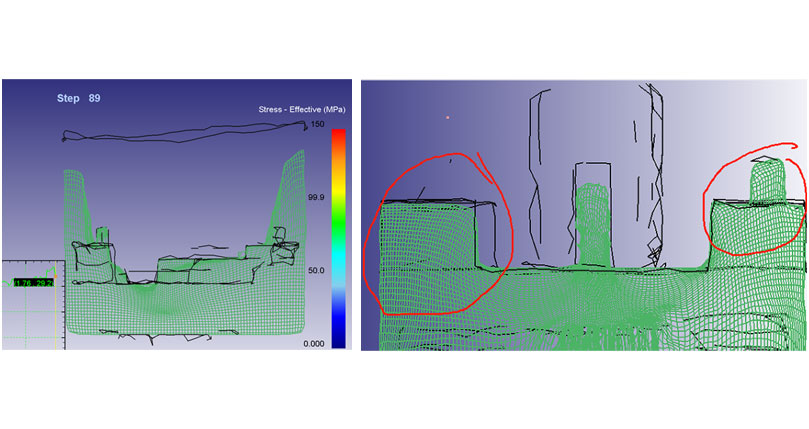

Exitus est minimi basis crassitudinis; Zona secundum theoriam metallicam mortuam; Ob zonae metallicae mortuae exsistentiam, normalem fluxum metalli et formam fluentum notarum ad mutuas superficies cohibitionem restringent. Itaque consilium deformatio plasticae alvei fundi metallici per zonam metallicam mortuam erumpere debet. Ex nostra experientia congesta data, minimae crassitudinis basis est ≥ 7.5% circuli circumscripti diameter producti.
Zona secundum theoriam metallicam mortuam; Valor empirica crassitudinis minimae = 28*1.414*7.5%=3.0;

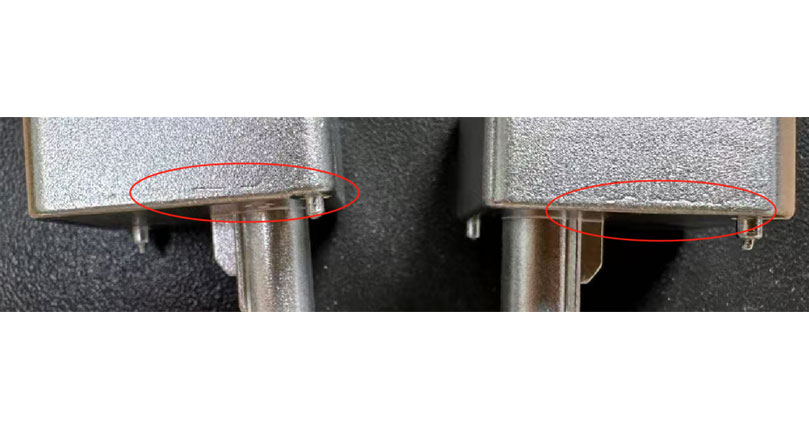

Exitus est minimi basis crassitudinis; Operculum quod in illustratione ostenditur est signum fluxus metallicus formatus, cum ima crassitudo 2.5 per zonam mortuam metallicam efficaciter non erumpit. --------------- suggesserant basem crassitudinem 3.0, notae fluxus evanescet

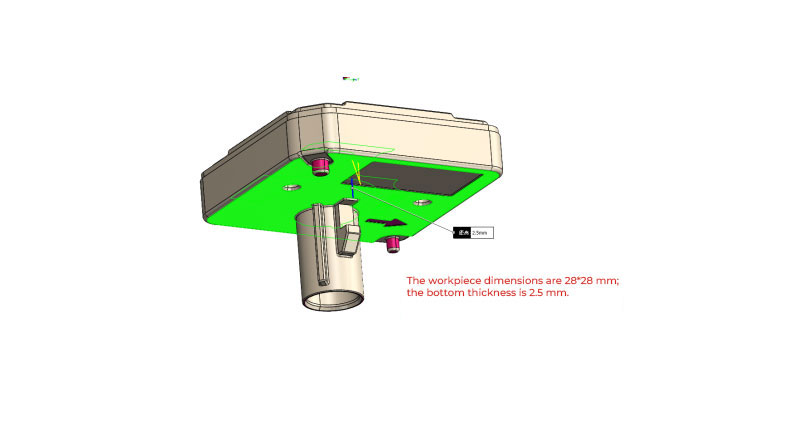

Nota: Secundum theoriam metallicam zonam mortuam; Valor empiricus minimi basis Crassitudo 28*1.414*7.5%=3.0: Basis crassitudo operis in pictura superiore 2.5; et sunt notae influunt in superficie.
